Введение
Установка секционных ворот требует точных замеров, правильной подготовки основания и строгого соблюдения последовательности работ. До начала монтажа секционных ворот проверяют геометрию въезда, состояние стен и потолка, свободное пространство по бокам и над проёмом. Особое значение имеют высота проема и высота притолоки, поскольку от них зависят схема подъёма, положение направляющих и доступное место для движения полотна.
Ошибки при установке ворот часто появляются из-за неточной разметки, слабого крепления, перекоса стоек или неправильной регулировки подъёмного узла. В результате нагрузка на ролики распределяется неравномерно, края полотна движутся с разной скоростью, а нижняя часть полотна неплотно прилегает к полу. Подготовка проема и проверка каждого соединения позволяют избежать заклинивания, повреждения полотна и преждевременного износа деталей. Правильно выполненные работы обеспечивают плавное открывание ворот, безопасную эксплуатацию и длительный срок службы всей конструкции.
Сравнить комплектации и подобрать подходящие ворота секционные можно с учётом размеров проёма, типа подъёма и условий эксплуатации.
Какие ошибки допускают при подготовке проёма к монтажу
Одна из частых ошибок при установке секционных ворот — начало работ до завершения отделки проёма. Если после замера нанести штукатурку, утеплитель или напольное покрытие, фактические размеры изменятся. В результате комплект ворот может не соответствовать подготовленному основанию, а для размещения стоек и кронштейнов потребуется переделка.
Недостаточная прочность основания
Направляющие нельзя крепить к осыпающейся кладке, рыхлому бетону или непрочным облицовочным материалам. Боковые стены и верхняя перемычка должны выдерживать вес конструкции и динамические нагрузки. При необходимости основание заранее усиливают рамой из стали или восстанавливают повреждённые участки строительными составами.
Ошибки в геометрии проёма
Перед началом монтажа проверяют ширину, высоту, диагонали и вертикальность боковых поверхностей. Неровный пол нарушает положение нижней секции, из-за чего край полотна может неплотно прилегать к уплотнителю. Отклонение стен от уровня также приводит к перекосу полотна и неравномерному движению роликов.
- замеры выполняют после завершения чистовой отделки;
- основание проверяют на прочность и отсутствие трещин;
- пол должен быть ровным по всей ширине въезда;
- пространство над проёмом освобождают от труб, кабелей и светильников;
- глубина помещения должна соответствовать выбранной схеме подъёма.
Игнорирование препятствий в рабочей зоне
Окна, балки, вентиляционные каналы и другие элементы могут мешать движению ворот под потолком. Их расположение необходимо учитывать до заказа оборудования. Если подготовить проём заранее и устранить обнаруженные ограничения, монтаж пройдёт без вынужденных изменений конструкции и дополнительных расходов.
Почему важно правильно установить направляющие и проверить геометрию
При монтаже секционных ворот направляющая система задаёт траекторию движения полотна. Если элементы расположены с отклонениями, ролики начинают двигаться с сопротивлением, конструкция открывается рывками, а нагрузка на крепёж распределяется неравномерно. Со временем это приводит к ускоренному износу деталей и заклиниванию.
Проверка вертикальной части
Монтаж вертикальных направляющих начинают с точной разметки по обеим сторонам проёма. Профили выставляют строго параллельно и проверяют строительным или лазерным уровнем. Расстояние между ними должно соответствовать технической схеме: слишком узкий проход затрудняет движение, а чрезмерный зазор вызывает люфт.
Крепёж подбирают с учётом материала стен и массы полотна. Для бетонного, кирпичного и металлического основания применяют разные анкеры. После предварительной фиксации необходимо повторно измерить ширину между профилями в нижней, средней и верхней точках.
Монтаж горизонтальной части
Горизонтальные направляющие соединяют с вертикальными без ступеней и резких перепадов. Их положение проверяют относительно потолка, а также по диагоналям. Подвесы должны удерживать систему без прогиба и смещения во время открывания ворот.
Контроль перед окончательной фиксацией
Перед затяжкой всех соединений выполняют пробное перемещение роликов по рабочей траектории. Они должны проходить стыки свободно, без ударов и заеданий. Если геометрия проверена правильно, движение ворот остаётся плавным, снижается нагрузка на привод и сохраняется точное положение конструкции при каждом цикле.

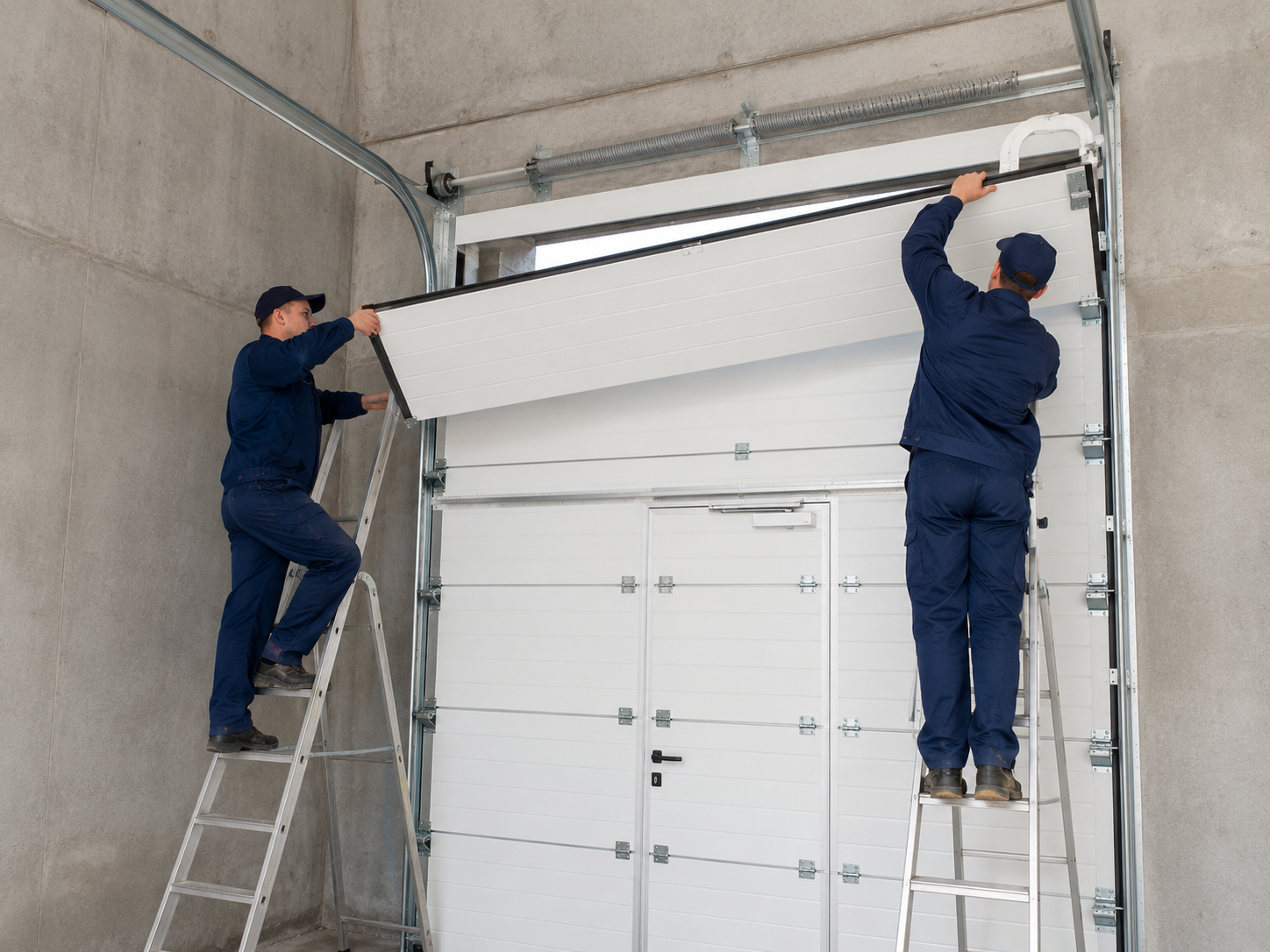

Как избежать ошибок при сборке полотна секционных ворот
Правильное соединение сэндвич панелей влияет на геометрию, герметичность и плавность движения полотна. Детали необходимо располагать в последовательности, указанной производителем, начиная с нижней панели. Перед началом работ проверяют маркировку секций, состояние кромок, наличие петель, роликовых опор и крепежа.
Точная установка нижней панели
Первую панель выставляют строго горизонтально по уровню. Если основание расположено с уклоном, перекос передаётся на остальные секции и затрудняет движение ворот. Нижний уплотнитель должен соприкасаться с полом по всей ширине без сильного сжатия и заметных зазоров.
Правильное соединение секций
Панели устанавливают друг на друга без смещения, после чего соединяют петлями. Крепёж затягивают равномерно, не допуская деформации металла. Слишком слабая фиксация вызывает люфт, а чрезмерная затяжка может повредить поверхность и нарушить подвижность соединений.
- не менять установленную последовательность панелей;
- не использовать крепёж, которого нет в штатном комплекте;
- контролировать одинаковые зазоры по краям;
- проверять свободное вращение роликов;
- не снимать защитную плёнку до завершения основных работ.
Проверка положения готового полотна
После соединения всех элементов полотно перемещают вручную по направляющим. Оно должно проходить изгибы плавно, без ударов, трения и заклинивания. Если одна сторона ворот поднимается быстрее другой, необходимо проверить положение роликов, крепление петель и равномерность установки панелей.
До подключения подъёмного механизма следует убедиться, что края полотна расположены симметрично, а секции не задевают профиль. Такая проверка помогает своевременно устранить ошибки и избежать повреждения конструкции при первых циклах открывания.

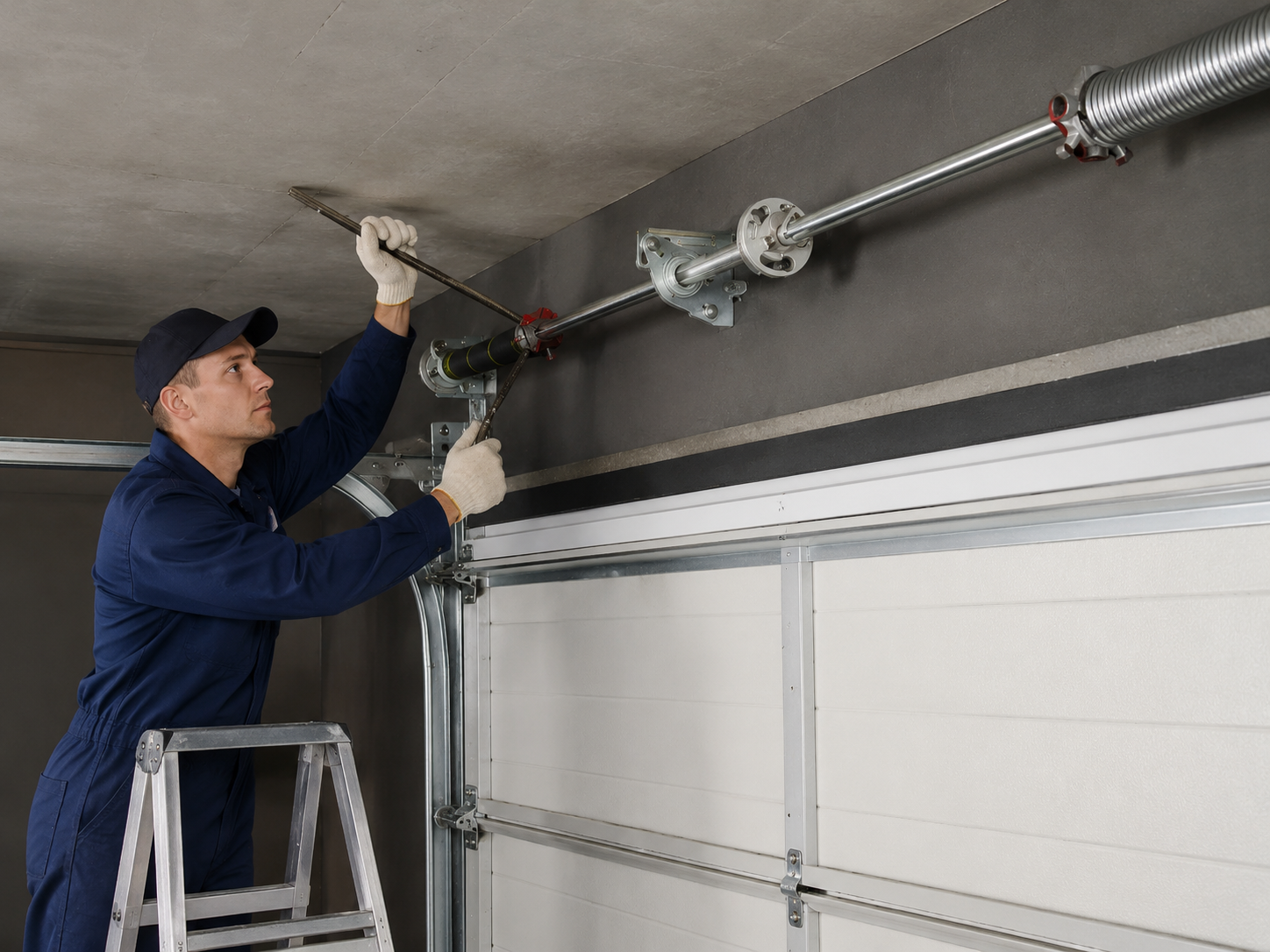

Какие нарушения возникают при настройке пружин и автоматики
Неправильная регулировка уравновешивающего узла нарушает движение полотна и повышает нагрузку на привод. Если натяжение пружин слишком слабое, створка опускается под собственным весом и тяжело поднимается. При чрезмерном натяжении она стремится вверх, не удерживается в нижнем положении и создаёт дополнительное усилие на крепления ворот.
Ошибки при регулировке подъёмного узла
Для секционных ворот применяют пружины растяжения или узел на основе торсионного механизма. Количество оборотов выбирают по технической документации, массе полотна и типу подъёма. Нельзя выполнять регулировку приблизительно, использовать неподходящий инструмент или работать при подключённом приводе.
После настройки конструкцию проверяют вручную. Она должна двигаться плавно и сохранять положение примерно в середине проёма. Если одна сторона поднимается быстрее, необходимо проверить равномерность натяжения тросов и правильность их намотки на барабаны.
Нарушения при настройке автоматики
Автоматика подключается только после проверки механической части секционных ворот. Частая ошибка — попытка компенсировать тугой ход увеличением усилия привода. Это не устраняет причину неисправности и ускоряет износ системы. Сначала необходимо добиться свободного движения вручную, а затем программировать крайние положения конструкции.
- не задавать избыточное усилие закрывания;
- проверить остановку при появлении препятствия;
- настроить фотоэлементы и ручную разблокировку;
- выполнить несколько полных циклов работы;
- убедиться, что ворота не ударяются об ограничители.
Настройку пружин и автоматических устройств безопаснее поручать специалистам. После регулировки привод должен работать без рывков, перегрева и постороннего шума, а створка — останавливаться точно в заданных положениях.
Как проверить качество монтажа перед началом эксплуатации
Перед вводом секционных ворот в эксплуатацию необходимо проверить геометрию конструкции, положение полотна, надёжность соединений и работу защитных устройств. Испытания проводят сначала вручную, а затем с подключённым приводом. Конструкция должна двигаться плавно, без перекосов, рывков, скрежета и заметной вибрации.
Осмотр креплений и направляющей системы
Все точки крепления ворот проверяют на отсутствие люфта. Стойки должны сохранять вертикальное положение, потолочные подвесы — удерживать профиль без прогиба, а соединения направляющих — не иметь ступеней. Ролики должны свободно проходить прямые и изогнутые участки, не задевая края профиля.
Отдельно оценивают натяжение тросов. Оно должно быть одинаковым с обеих сторон. Неравномерная намотка на барабаны, провисание или смещение указывают на ошибку регулировки, которую необходимо устранить до первого полноценного запуска.
Проверка ручного режима
Ручное открывание ворот позволяет оценить работу подъёмного узла без влияния электропривода. Конструкция должна перемещаться с умеренным усилием и удерживаться примерно в среднем положении. Самопроизвольное опускание или резкий подъём свидетельствуют о неправильной настройке пружин.
Испытание автоматики и защиты
После механической проверки тестируют систему управления ворот. Привод должен останавливать движение в заданных крайних точках, не перегреваться и не создавать постороннего шума. При появлении препятствия фотоэлементы или ограничитель усилия должны остановить закрывание либо включить обратный ход.
- выполнить несколько полных циклов открытия и закрытия;
- проверить ручную разблокировку при отключённом питании;
- убедиться в плотном прилегании нижнего и боковых уплотнителей;
- проверить отсутствие щелей, перекосов и трения;
- зафиксировать результаты испытаний в акте выполненных работ.
Если все элементы работают стабильно, крепления остаются неподвижными, а устройства защиты срабатывают корректно, оборудование можно использовать в штатном режиме. Обнаруженные неисправности следует устранить до передачи объекта владельцу.
