Дизайн-проект интерьера включает планировку, концепцию, визуализации, рабочие чертежи и спецификации. По этим материалам заказчик понимает, каким будет будущий интерьер, а подрядчики получают данные для ремонта и комплектации. Ниже покажем, из чего состоит дизайн-проект, и какую задачу решает каждый этап.
Состав проекта
| Этап | Что получает заказчик | Зачем это нужно |
| 1. Задачи и планировка | Техническое задание, обмерный план, три варианта планировки с мебелью, утвержденный план с размерами, планы демонтажа и возведения перегородок, белая 3D-модель | Определить функции помещений, расстановку мебели и будущую геометрию пространства до детальной проработки интерьера |
| 2. Концепция и визуализации | Коллажи для каждого помещения, затем 3D-визуализации всех помещений с предварительным подбором мебели и отделочных материалов | Согласовать цвет, материалы, мебель и общий образ интерьера |
| 3. Рабочие чертежи и спецификации | Планы перегородок, мебели, потолков, освещения, выключателей, электрики, полов, теплого пола и сантехнических приборов; развертки стен, чертежи заказных изделий, спецификации материалов, мебели, света и декора | Передать строителям размеры и привязки, а заказчику – перечень выбранных решений для комплектации |
Состав проекта зависит от типа объекта и фиксируется в договоре. Рабочие проекты инженерных систем – расчеты по электрике, вентиляции, отоплению, канализации и кондиционированию – в этот комплект обычно не входят. При необходимости их отдельно выполняют профильные специалисты.
В дизайн-проекте квартиры особенно важны грамотная планировка, системы хранения и взаимосвязь всех функциональных зон. В дизайн-проекте дома к этому добавляются лестницы, несколько санузлов, технические помещения и более сложная взаимосвязь интерьера с архитектурой здания.
Планировка и концепция
Планировка и концепция задают основу будущего интерьера. На этом этапе определяют состав помещений, сценарии жизни, расстановку мебели и общую логику пространства. Затем проект представляют в 3D-визуализациях, а после этого подготавливают рабочую документацию, по которой можно делать ремонт.
- Планировка определяет, как связаны между собой помещения, где проходят основные маршруты, хватает ли мест хранения, удобно ли пользоваться кухней и санузлами, как открываются двери и встает мебель.
- Концепция отвечает за визуальный образ интерьера: цвет, материалы, пропорции, характер света, мебель и декоративные акценты. Она помогает согласовать стиль будущего пространства, но сама по себе не заменяет технические документы для стройки.
Если не увязать расстановку мебели с планом электрики, уже на объекте может выясниться, что розетки попали за корпус шкафа, выключатель оказался с неудобной стороны двери, а выводы для бра не совпадают с расположением кровати.
Визуализации
Визуализация помогает согласовать цвет, материалы, мебель и пропорции будущего интерьера. Она дает заказчику понятное представление о том, как будет выглядеть пространство после ремонта.
Сравнение визуализации и готового интерьера показывает, насколько точно решения, заложенные в проекте, удалось реализовать на объекте.
Визуализация проекта ЖК на Симоновском

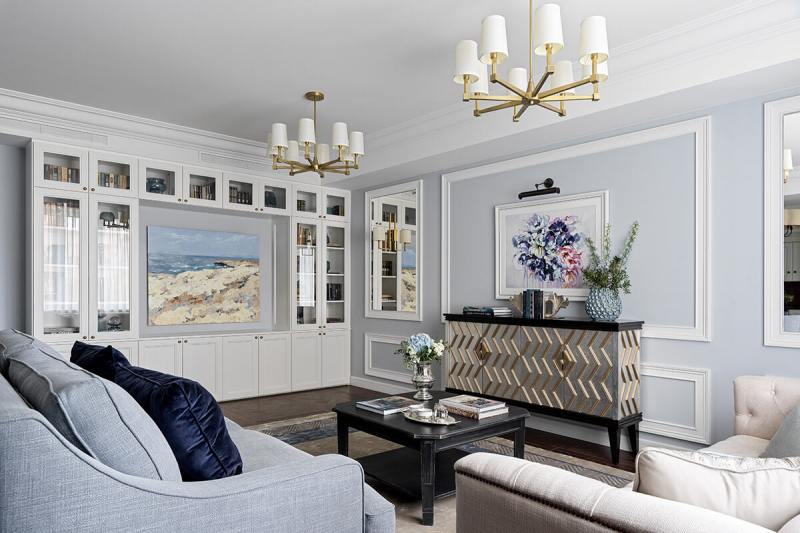

Реализованный интерьер проекта ЖК на Симоновском
При этом строителю недостаточно только изображения. Чтобы точно выполнить интерьер, нужны размеры, высоты, привязки и технические решения. Где разместить бра, как выполнить нишу или на каком уровне вывести подсветку, показывает уже рабочая документация.
Что такое рабочая документация
Рабочая документация – это планы и развертки с размерами, отметками и привязками. По ним строители видят, где возвести перегородки, вывести розетки, расположить свет и уложить отделку.
Рабочая документация включает четыре группы листов:
- Планировка и перегородки – обмеры, утвержденная планировка, демонтаж и монтаж перегородок, расстановка мебели.
- Электрика и свет – светильники, выключатели, группы включения, розетки и выводы.
- Полы и потолки – покрытия, стыки, уровни, потолочные отметки, ниши и привязки встроенных элементов.
- Развертки и отделка – стены помещений с раскладкой плитки, размещением сантехники, мебели, зеркал, бра и отделочных материалов.
На листах зафиксированы расположение сантехники и мебели, размеры и высотные привязки, раскладка отделочных материалов и положение светильников.
Как чертежи помогают выполнить встроенную мебель и сложные стыки
Если мебель изготавливают по размерам помещения, в проекте фиксируют ее расположение и габариты. Для сложных стыков отделки также заранее задают нужные размеры и узлы. Это помогает согласовать решение с изготовителем и строителями еще до монтажа.
В проекте ЖК на Симоновском часть мебели изготавливалась индивидуально под размеры помещений. В рабочей документации мы зафиксировали расположение, основные габариты и взаимосвязь встроенных элементов с архитектурой пространства. На основании этих решений изготовитель уже мог подготовить собственную производственную документацию.
В результате готовый элемент точно встал в отведенный объем и сохранил пропорции, заложенные в проекте.
Зачем нужна рабочая документация
Рабочая документация нужна как практическая основа ремонта. Она помогает увязать между собой мебель, свет, отделку и сантехнику, чтобы решения, согласованные на этапе проекта, можно было точно реализовать на объекте.
Один из классических примеров – привязка розеток к мебели. На визуализации можно увидеть кровать, тумбы и бра, но только рабочая документация показывает, на какой высоте и на каком расстоянии от мебели должны находиться розетки, выключатели и выводы подсветки.
Другой пример – развертка санузла. Именно на ней видно, как раскладывается плитка по стенам, где располагается смеситель, инсталляция, тумба, зеркало и полотенцесушитель. Это помогает согласовать работу плиточника, сантехника и мебельного подрядчика.
Что чертеж решает на стройке
В одном из проектов L.DESIGN часть мебели проектировалась индивидуально под конкретные размеры помещений. Например, рабочее место у окна было объединено со встроенными шкафами и витринами в единую композицию. Здесь было важно заранее определить габариты мебели, расположение секций и их взаимосвязь с архитектурой помещения.
Решение было зафиксировано в рабочей документации: на чертежах показали расположение и основные размеры встроенных элементов. Это позволило еще до изготовления мебели проверить ее пропорции и увязать отдельные элементы между собой.
В результате реализованный интерьер сохранил логику, заложенную в проекте: встроенная мебель выглядит частью архитектуры помещения, а не отдельно установленными предметами.
Таким образом, сравнивая предложения разных студий, попросите пример рабочего альбома и посмотрите, какие именно решения в нем присутствуют. Состав проекта и участие команды в реализации лучше обсудить до подписания договора. С работами студии L.DESIGN вы можете ознакомиться в портфолио, а также запросить некоторые примеры для ознакомления в момент обсуждения заказа.
