Как работает дробилка для щебня: устройство и виды

1

Производство щебня начинается с одной задачи: разбить крупные куски горной породы до нужного размера фракции. Именно с этим справляется дробилка для щебня — промышленный агрегат, без которого не обходится ни один карьер, завод или строительный комплекс. Разные типы оборудования решают эту задачу по-разному: одни давят, другие раскалывают, третьи бьют. Чтобы правильно выбрать машину и настроить её под конкретное сырьё, нужно понимать, как работает каждый механизм изнутри.

В этой статье разберём принцип работы дробилок для щебня, рассмотрим основные виды и конструкции различных типов машин, стадии дробления и критерии выбора оборудования для разных условий производства. Среди дробильного оборудования особое место занимают конусные модели — актуальные позиции для разных стадий переработки можно изучить и сравнить по характеристикам на https://трейд28.рф/catalog/oborudovanie/drobilnoe-oborudovanie/konusnye-drobilki/.

Дробильное оборудование применяется повсеместно: в горнодобывающей промышленности, при производстве строительных материалов, на карьерах и заводах по переработке горных пород. Щебень используется в строительстве дорог, производстве бетонных конструкций, при обустройстве железнодорожных насыпей. Качество готового продукта напрямую зависит от правильно подобранного оборудования и грамотно выстроенного процесса дробления. Без понимания принципов работы разных типов дробилок сложно выстроить производственную схему и избежать лишних затрат на обслуживание.

Использование современных агрегатов позволяет получать щебень разных фракций с заданными характеристиками по форме зерна, прочности и содержанию примесей. Именно поэтому вопросы правильного подбора оборудования остаются актуальными для всех, кто занимается производством щебня или планирует организовать такое производство.

Неправильный подбор типа дробилки приводит к перерасходу энергии, ускоренному износу рабочих органов и получению продукта с параметрами ниже требуемых. Все эти проблемы напрямую влияют на стоимость производства и конкурентоспособность готового щебня. Понимание устройства и принципов работы разных типов дробилок — это практическая основа для верных технических и финансовых решений при организации производства или модернизации уже работающего комплекса.

Что происходит внутри: общий принцип дробления

В основе работы любой дробилки лежит воздействие механической силы на кусок горной породы до момента его разрушения. Принцип измельчения материала зависит от типа машины, но всегда сводится к нескольким базовым методам: раздавливание, раскол, истирание или удар. Разные породы и разные задачи требуют разного подхода — именно это привело к появлению нескольких принципиально отличающихся конструкций дробилок.

При раздавливании порода зажимается между двумя рабочими поверхностями с нарастающим усилием. Камень не может деформироваться — он разрушается по плоскостям наименьшего сопротивления. Этот принцип лежит в основе щековых и конусных дробилок. Дробление методом раздавливания наиболее надёжно для прочных горных пород — гранита, базальта, кварцита. Куски разрушаются предсказуемо, а форма зерна на выходе поддаётся регулировке через изменение зазора между рабочими органами.

При ударном воздействии куски породы разбиваются от столкновения с быстро вращающимися элементами или друг с другом. Этот метод применяется в роторных и молотковых машинах. Он даёт хорошие результаты на мягких и средней твёрдости породах, хорошо формирует кубовидные зерна, но ускоряет износ рабочих органов при работе с абразивным материалом.

Процесс дробления всегда связан с двумя ключевыми параметрами: степенью дробления и фракцией на выходе. Степень дробления показывает, во сколько раз уменьшился средний размер кусков исходного материала. Чем выше этот показатель, тем больше нагрузка на оборудование и тем выше энергопотребление установки. Фракция на выходе определяет качество готового продукта: для дорожного строительства нужен кубовидный щебень с низкой лещадностью, для бетонных смесей важна однородность зерен, для насыпных оснований — прочность и плотность материала.

Внутри дробилки происходит несколько этапов измельчения. Исходный материал подаётся через приёмный бункер, проходит через рабочую камеру, где получает нагрузку, и выходит через разгрузочное отверстие с заданным размером зерна. Регулировка выходного зазора позволяет менять фракцию продукта без замены основных узлов — это важное конструктивное свойство, которое влияет на гибкость производства.

Правильный подбор дробилки под характеристики сырья снижает удельные затраты на тонну готового продукта и увеличивает ресурс рабочих органов. Экономия на этапе выбора оборудования оборачивается повышенными затратами на обслуживание.

Основные виды дробилок для щебня и их классификация

Классификация дробилок строится по принципу воздействия на материал и по области применения. Для производства щебня чаще всего используются четыре основных типа: щековые, конусные, роторные и молотковые. Каждый из них закрывает свои задачи в производственной цепочке и подходит для конкретных видов сырья.

Щековые дробилки применяются для первичного дробления крупных кусков твёрдых пород. Они подходят для гранита, базальта, диабаза. Простая конструкция, высокая надёжность и возможность работы с кусками большого размера делают их основным оборудованием на входе дробильного комплекса. Производительность таких машин измеряется в тоннах в час и напрямую зависит от размера приёмного отверстия.

Конусные дробилки используются на стадии среднего и вторичного дробления. Они дают более мелкую и однородную фракцию, чем щековые. Хорошо справляются с твёрдыми породами, дают кубовидный щебень с низкой лещадностью. Гидравлические системы регулировки упрощают обслуживание и замену изнашиваемых деталей. Именно конусные агрегаты считаются наиболее востребованным видом оборудования при многостадийном производстве высококачественного щебня.

Роторные дробилки эффективны для пород средней прочности: известняка, мрамора, доломита. Они дают хорошую кубовидность продукта, но быстрее изнашиваются при работе с твёрдым абразивным сырьём. Молотковые дробилки применяют для мягких и средних пород — угля, мела, известняка, гипса. Такие агрегаты экономичны в обслуживании при работе с нужными видами сырья.

Каждый тип имеет свои преимущества и недостатки. Технические особенности конструкции определяют область применения, а готовая продукция отличается характеристиками в зависимости от метода измельчения. Для получения конечного продукта нужной формы зерна подбирают соответствующий тип машины.

Кроме классификации по принципу работы, дробилки различают по типу установки. Стационарные агрегаты монтируются на постоянном фундаменте в составе дробильно-сортировочных комплексов. Мобильные установки перемещаются к месту добычи — это особенно удобно при разработке карьеров в труднодоступных местах или при временных строительных объектах. Выбор между стационарными и мобильными машинами определяется характером производства и планируемым сроком работы на объекте.

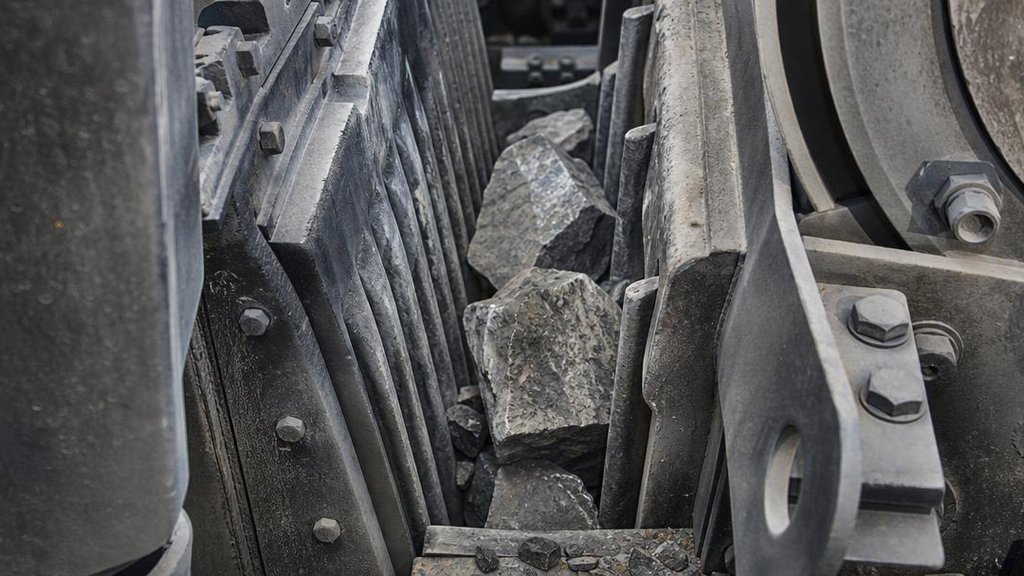

Щековые дробилки: конструкция и принцип работы

Щековая дробилка получила своё название от основных рабочих органов — двух щёк: неподвижной и подвижной. Неподвижная плита закреплена в корпусе жёстко. Подвижная щека совершает маятниковые движения, создавая нарастающее давление на кусок породы в рабочей камере. Именно это возвратно-поступательное движение обеспечивает процесс измельчения.

Исходный материал загружается сверху через приёмный бункер. Он попадает между щёками и зажимается при сближении подвижной плиты. Камень разрушается по плоскостям слабых мест — куски получают разную форму. При отходе щеки дроблёный материал опускается ниже и выходит через разгрузочное отверстие в нижней части машины.

Металлические элементы корпуса принимают значительные вибрационные нагрузки. Щековые дробилки можно использовать как на стационарных заводах, так и в мобильных установках.

Привод обеспечивается электродвигателем через эксцентриковый вал. При вращении вала подвижная щека получает колебательное движение с заданной амплитудой. Размер выходного зазора регулируется через механические или гидравлические упоры — это определяет максимальный размер зерна на выходе и позволяет менять фракцию под разные требования производства.

Все основные узлы щековой дробилки: эксцентриковый вал, маховики для накопления инерции, распорные плиты и пружинный механизм защиты от недробимых предметов. Маховики позволяют сглаживать нагрузки при дроблении твёрдых кусков — без них пики нагрузки на вал были бы слишком высоки. Распорные плиты защищают механизм от перегрузки: если в камеру попадает металл или другой недробимый предмет, плита разрушается раньше, чем повреждается вал. Это снижает затраты на дорогостоящий ремонт основных узлов машины.

Щековые дробилки выпускаются в двух исполнениях по типу движения щеки. В машинах с простым движением подвижная щека описывает дугу вокруг оси в верхней части — в нижнем участке зазор меняется незначительно. В машинах со сложным движением щека одновременно движется горизонтально и вертикально, что улучшает самоочищение рабочей камеры и производительность. Второй тип чаще используется в современных установках.

Характеристики щековых дробилок задаются в формате ширина x длина приёмного отверстия — например, 600×900 мм или 900×1200 мм. Это определяет максимальный размер исходных кусков. Производительность зависит от размера машины, характеристик породы и заданного выходного зазора. Основная изнашиваемая деталь — рифлёные дробящие плиты из высокомарганцовистой стали. Их форма влияет на форму зерна: плиты с мелкими рёбрами дают более кубовидный продукт. Симметричная форма плит позволяет переворачивать их при одностороннем износе, удваивая ресурс детали.

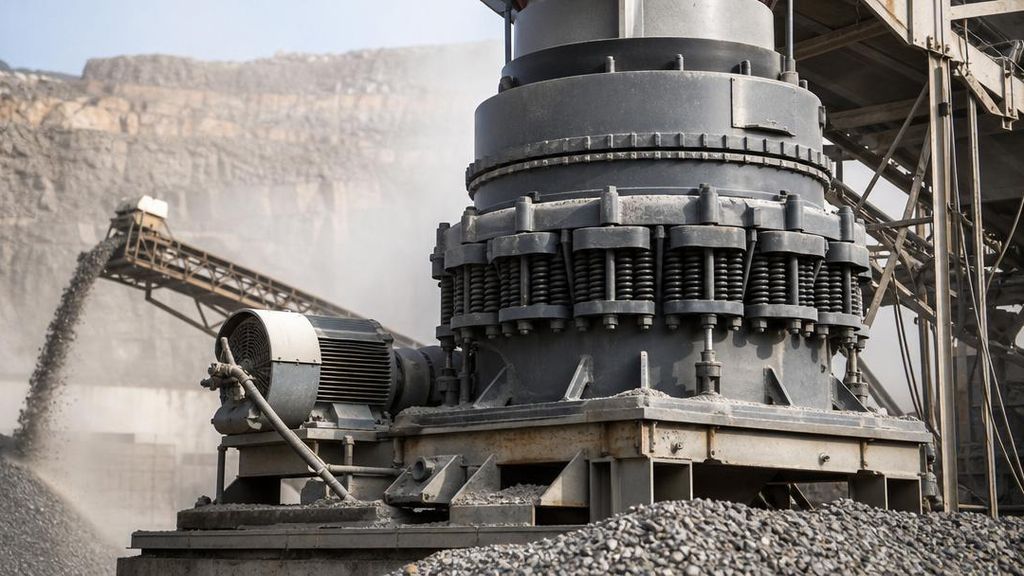

Конусные дробилки: устройство и принцип гирационного движения

Конусная дробилка работает иначе: рабочая камера образована двумя коническими поверхностями. Снаружи находится неподвижная чаша с конической внутренней поверхностью. Внутри неё вращается конус, закреплённый на вертикальном валу. Конус не крутится вокруг своей оси, а совершает гирационное движение — описывает окружность внутри чаши, попеременно сближаясь и удаляясь от её стенок.

Когда конус приближается к чаше в одном месте, порода в этой зоне раздавливается. В противоположной зоне конус отходит — и дроблёный материал под действием силы тяжести опускается вниз. Процесс непрерывный: дробление происходит одновременно в нескольких точках по окружности камеры. В результате поток готового продукта получается более равномерным, чем у щековой дробилки, где загрузка и разгрузка идут попеременно.

Конус приводится в движение с помощью вертикального вала, который соединён с приводом через коническую зубчатую передачу. Зубчатые детали и вертикальные валы нуждаются в регулярной смазке для долгой работы. Нижняя часть вала установлена в эксцентриковой втулке — при её вращении конус и совершает гирационное движение. Скорость вращения эксцентриковой втулки определяет частоту дробящих циклов и влияет на производительность машины.

Конусные дробилки различают по конструктивному типу: короткоконусные и среднеконусные. Короткоконусные модели имеют более пологий конус и широкую зону параллельности между конусом и чашей — это даёт более мелкую и однородную фракцию. Их используют на финальных стадиях дробления для получения качественного продукта с низкой лещадностью. Среднеконусные модели предназначены для промежуточных стадий — они производительнее при более крупном входном материале.

У современных конусных машин есть серьёзный плюс: зазор можно менять под нагрузкой без остановки. Гидравлические системы делают это точно и быстро, без ручного подбора прокладок. Гидравлика также защищает машину от недробимых предметов: при перегрузке конус опускается, пропуская посторонний предмет, и автоматически возвращается в рабочее положение.

Конусные дробилки дают щебень с высокой кубовидностью зерен и низкой лещадностью — это критически важно для производства дорожного щебня, который должен соответствовать жёстким требованиям по форме. Они хорошо работают с твёрдыми породами: гранитом, диоритом, базальтом. Производительность конусных машин выше, чем у щековых, при сопоставимых размерах, но они требуют более тщательного обслуживания и более дорогих запчастей.

Роторные и молотковые дробилки для производства щебня

Роторные дробилки работают на принципиально ином принципе: материал разрушается от удара, а не от сжатия. Ротор с жёстко закреплёнными билами вращается с высокой скоростью. Кусок породы, попадая в рабочую камеру, получает удар от билы и отбрасывается к отбойным плитам — там он разбивается повторно. Возможно многократное столкновение материала с плитами и другими кусками породы.

Центробежное воздействие в роторных дробилках даёт хорошую кубовидность продукта: куски раскалываются по плоскостям естественного скола. Это делает роторные машины востребованным оборудованием для производства кубовидного щебня для дорог и бетона. Скорость вращающегося ротора определяет степень измельчения: при правильном подборе скорости и зазора у отбойных плит можно управлять фракцией продукта без замены основных органов.

Слабое место роторных дробилок: быстрый износ бил при работе с твёрдым абразивным материалом. Граниты и базальты быстро изнашивают рабочие органы, что увеличивает затраты на запчасти и плановое обслуживание. Роторные машины лучше подходят для известняка, мрамора, доломита, ракушечника — пород средней твёрдости и невысокой абразивности. При работе с такими породами ресурс бил значительно выше.

Молотковые дробилки используют шарнирные молотки вместо жёстких бил. Молотки закреплены на роторе шарнирно — при ударе о крупный кусок или недробимый предмет они отклоняются, снижая риск поломки ротора. Это делает молотковые машины более защищёнными от случайных перегрузок, хотя производительность при дроблении твёрдых пород у них ниже, чем у роторных.

Молотковые дробилки широко применяют в горнодобывающей промышленности для переработки угля, мела, известняка, гипса. Некоторые модели позволяют регулировать степень измельчения путём изменения скорости ротора или зазора между молотками и решётками. Простота замены молотков и доступность запчастей делают их привлекательными для производств с жёсткими требованиями к стоимости обслуживания.

Выбор между роторной и молотковой дробилкой зависит от прочности сырья и требований к форме зерна. Для известняка и пород средней твёрдости роторные машины дают лучший результат по кубовидности. Для более мягких материалов молотковые дробилки экономичнее в эксплуатации. При высокой абразивности сырья ни тот, ни другой тип не подходит — нужны щековые или конусные агрегаты.

Стадии дробления щебня: от карьера до готовой фракции

Производство щебня редко ограничивается одной стадией дробления. Для получения готового продукта с заданными характеристиками сырьё проходит через несколько этапов измельчения и сортировки. Каждая стадия решает свою задачу, и правильная комбинация этапов определяет качество и экономичность всего процесса переработки.

С первичного дробления начинается переработка горной массы. Исходное сырьё из карьера имеет произвольный размер кусков. На этом этапе используются мощные щековые или крупные конусные дробилки. Задача — уменьшить куски с большого исходного размера до фракции 100-250 мм. Качество и форма зерна на этой стадии не принципиальны — важен объём переработки и способность машины принимать крупные куски горной породы без предварительного измельчения.

После первичного этапа идёт вторичное дробление — доводка до нужной фракции. Материал поступает на щековые или конусные дробилки среднего класса. Здесь размер кусков доводится до 20-80 мм. Это основная рабочая стадия: именно здесь формируется основная масса товарного щебня. На этом этапе уже важны форма зерна и однородность фракции на выходе.

Среднее дробление применяется в многостадийных линиях, когда нужно получить несколько фракций с разными характеристиками. Материал проходит через дополнительные конусные или роторные дробилки для получения мелкого щебня (5-20 мм) или кубовидного продукта с особыми требованиями к форме зерен.

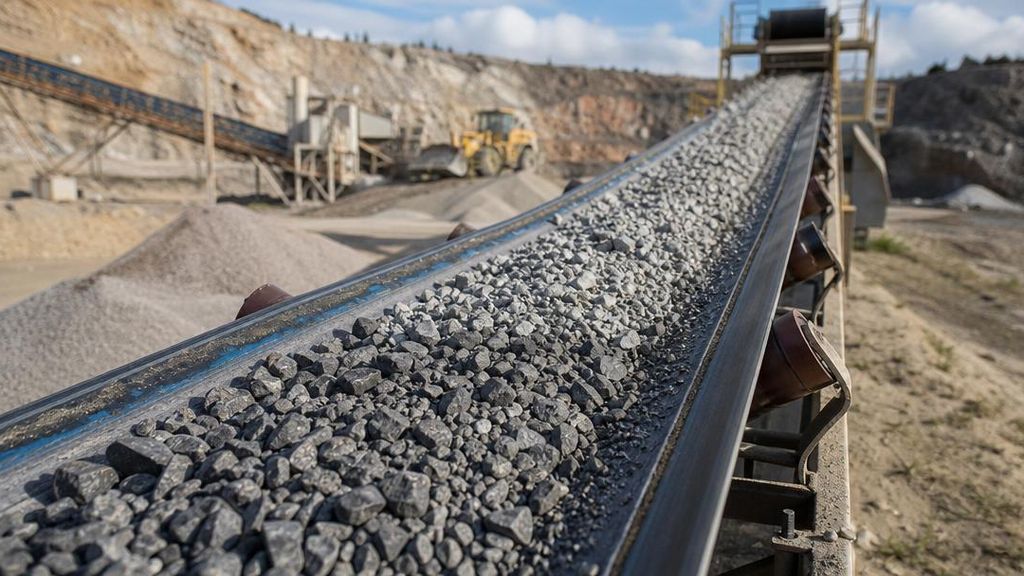

После каждой стадии дробления материал проходит через сортировочное оборудование — грохоты. Они разделяют щебень по фракциям: всё, что мельче нужного размера, уходит в готовый продукт, всё крупнее — возвращается на повторное дробление. Отсев (частицы мельче 5 мм) собирается отдельно — его используют как искусственный песок или как добавку при производстве бетонных смесей.

В других производственных схемах применяют четырёхстадийное дробление с разными типами машин на каждом этапе. Мелкие фракции при этом выделяются в отдельный продукт.

Комплексная линия включает несколько единиц оборудования: питатели, конвейеры, дробилки разных стадий, грохоты и бункеры готовой продукции. Стационарные комплексы монтируются на постоянной основе при карьере. Мобильные комплексы позволяют быстро перемещать производство на новые места добычи, что особенно актуально при дорожном строительстве с переменными точками добычи.

Как выбрать дробилку для щебня: параметры и критерии подбора

Правильный подбор дробилки определяет производительность, качество готового продукта и затраты на обслуживание. Выбор всегда зависит от нескольких взаимосвязанных факторов, которые нужно рассматривать в комплексе, а не по отдельности.

Твёрдость и абразивность породы определяют всё остальное. Для гранита, базальта, диабаза нужны щековые и конусные дробилки с рабочими органами из марганцовистой стали повышенной прочности. Роторные и молотковые машины для таких пород не подходят — износ будет слишком высоким и сделает эксплуатацию нерентабельной. Для известняка, мрамора, мела подойдут все виды дробилок, включая роторные и молотковые агрегаты.

Необходимая производительность задаётся в тоннах в час. Она влияет на выбор типоразмера машины. Небольшой карьер или временный объект требует одну установку с производительностью 50-150 т/ч. Крупный завод требует нескольких дробилок или установок большого размера с суммарной производительностью в несколько сотен тонн в час. Завышать мощность без необходимости не стоит — это увеличивает капитальные затраты и энергопотребление на единицу продукции.

Нужная фракция готового продукта определяет количество стадий дробления и типы машин на каждой из них. Если нужен крупный щебень (40-70 мм), достаточно одной-двух стадий. Для получения мелкой фракции (5-10 мм) с хорошей кубовидностью нужна трёхстадийная схема с конусными или роторными дробилками на финале. От этого зависит и состав дробильно-сортировочного комплекса.

Влажность и состав сырья тоже влияют на выбор. Высокая влажность или наличие глинистых включений затрудняют работу щековых дробилок — материал налипает на рабочие поверхности. В таких условиях предпочтительнее роторные машины или специальные щековые дробилки с защитным покрытием рабочих органов.

Мобильность или стационарность установки зависит от условий работы. Для постоянного карьера с долгосрочной разработкой выгоднее стационарный комплекс: он дешевле в пересчёте на тонну продукции, проще в обслуживании, имеет более высокую надёжную производительность. Для временных объектов и дорожного строительства удобнее мобильные агрегаты на гусеничном или колёсном ходу.

При выборе оборудования стоит учитывать также возможность приобретения в лизинг. Многие поставщики предлагают дробильное оборудование через лизинговые программы, что позволяет распределить затраты без единовременного вложения всей суммы. Это удобно для новых предприятий. Чтобы подобрать оптимальный вариант, запросите бесплатный расчёт у специалистов поставщика — специалисты свяжутся с вами в удобное время для уточнения параметров и задачи.

Обслуживание, ремонт и выбор поставщика дробильного оборудования

Надёжная работа дробилки зависит от регулярного технического обслуживания и своевременной замены изнашиваемых деталей. Дробильное оборудование работает в тяжёлых условиях: постоянные ударные нагрузки, абразивная среда, вибрация. Пренебрежение техническим обслуживанием приводит к внеплановым остановкам и дорогостоящему ремонту.

В щековых дробилках больше всего изнашиваются дробящие плиты щёк. Их изготавливают из высокомарганцовистой стали — она хорошо сопротивляется ударам и абразивному износу. Срок службы плит зависит от твёрдости и абразивности породы. Эксцентриковый вал, подшипники и распорные плиты относятся к более долговечным деталям, но требуют регулярной смазки и контроля состояния.

В конусных дробилках основной износ приходится на рабочую поверхность конуса и чаши. Это сменные детали, закреплённые болтами, — их замена не требует демонтажа основной конструкции машины. Гидравлические системы регулировки зазора снижают трудозатраты на обслуживание: не нужно вручную подбирать прокладки при регулировке под новый уровень износа.

В роторных и молотковых дробилках чаще всего меняют билы, молотки и отбойные плиты. Это расходные детали с высоким темпом износа. Ресурс бил зависит от материала изготовления: стандартные стальные билы работают значительно меньше, чем детали из специальных износостойких сплавов. На некоторых моделях билы можно переворачивать, используя обе рабочие поверхности и значительно увеличивая ресурс.

Регулярное техническое обслуживание включает: ежесменную проверку крепежа и уровня масла, осмотр подшипников и рабочих органов, плановую замену изнашиваемых деталей по регламенту. Современные дробилки оснащены системами контроля температуры масла, что позволяет предупреждать аварийные ситуации заранее.

Запасные части для дробильного оборудования должны быть всегда в наличии. Длительные сроки ожидания запчастей приводят к простою и убыткам. Уточните в офисе поставщика: какие детали в наличии и какие права покупателя закреплены в договоре поставки.

По мнению специалистов компании Трейд, при подборе дробильного оборудования нужно учитывать не только текущие задачи, но и перспективы развития производства. Оборудование с запасом по производительности и возможностью модернизации обходится дешевле в долгосрочной перспективе, чем несколько последовательных замен недостаточно мощных машин. Грамотный подбор техники с учётом всех факторов — от твёрдости породы до условий поставки запчастей — определяет стабильный и прибыльный результат на долгие годы эксплуатации.
